PKPM软件操作问答1 发布时间:2022-10-24 浏览次数:2318

PKPM装配式结构设计软件（电力版）

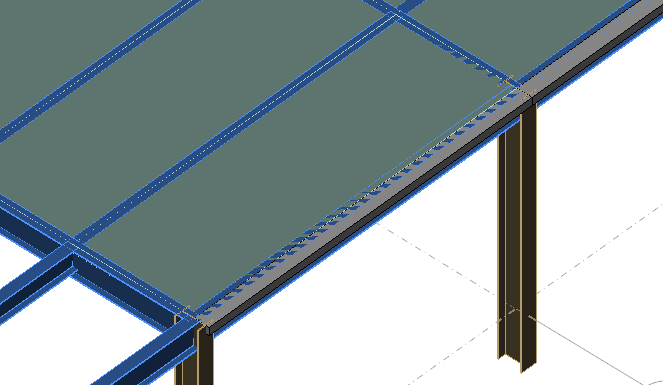

1.该模型为PM建模时候生成的板，设置了悬挑板，由于有女儿墙布置了面荷载，但是在布置桁架楼承板的时候，这个悬挑板一直无法配筋？即使我不设置悬挑板，原来的桁架楼承板也不能拉伸啥的？如果有悬挑板改如何建桁架楼承板的模？如何配筋？还有就是是不是女儿墙无法配筋？

答：楼承板不能拉伸，是按照参数生成的，女儿墙只能用墙体模拟出，暂时不能布置三维钢筋。用楼板建模的板才能布置楼承板，悬挑板用虚梁围区，形成结构板，再到DLPS种可以进行拆分。

2.某模型梁合并时候，次梁有的部分也跟着合并了，只能一个个修改？怎么回事？

答：可以框选，合并时原则如图所示，除此以外的情况，需要手工进行指定。

2.布置好了预制挂板，可以进行整面墙一起拆分么？

答：可以，框选同一平面的墙体，可以一起进入拆板编辑器拆分，拆分时，墙板的边界也可以通过墙板合并功能进行取消，这样可以按照一块板进行拆分。

3.拆分好的预制挂板，有其他尺寸相同的墙板，可以进行复制吗?

答：有两种方式可以实现，第一种可以通过复杂墙板复制工具，进行复制，先选择已拆分的墙板，然后选择尺寸相同的板右键，可以复制过去，包括龙骨的布置形式。第二种，墙板拆分后可以保存成拆板方案，此方案可以在拆分时选用，也可以拷贝方案文件，跨项目使用。

3.在拆板编辑器里面，用O也无法锁轴，另外拆板编辑器是否支持后退操作？

答：F是锁定水平轴，S是锁定竖直轴，CTRL+z是可以用的。

4.拆分好的墙板支持拉伸修改么?

答：可以的，操作方式和CAD一致。

5.手动布置C型钢龙骨时候，无法转换口朝向。一直是默认的。

答：手动布置时区分从左到右，和从右到左，开口方向就不一样了，上下也是一样处理，可以简单试下。

6.同样龙骨编辑器的拆分和合并如何使用？感觉用了后还是无法实现。板布置好了，可以在全楼模型下拉伸吗？

答：拆分需要和辅助线结合使用，拆分时选择要拆分的龙骨和拆分位置的辅助线，然后右键就可以在辅助线位置拆分了，合并的话比较简单，选择相邻（方向要一致）的两根断开的龙骨，右键就可以合并了。

7.布置好了预制挂板，在如何修改，如果觉得不合适的话，是不是还得重新悬挂?

答：可以在属性中修改偏心值实现拆分后墙板的偏移。

8.在DLPS中设置了混凝土柱，但是立面图和平面图没有数据，怎么回事？

答：现阶段出图功能，仅针对钢结构，后续会增加混凝土构件的展示。

9.DLPS的模型导入Revit中特别慢怎么回事？

答：一般这种情况是代理构件创建效率比较慢，大多数都是导出时未进行编号导致，可以手工进行一下编号，然后再导出数据，导入效率会大幅提升。

10.DLPS的模型导入BENTLEY中，怎么看不到模型？

答：导入进BENTLEY后，会文件区块中，创建一个PKPM-BIM深化模型，可以通过切换模型找到。

11.DLPS模型导入REVIT时，基点如何选取？

答：首先，模型当中必须有revit的可选择的面存在（三角面片除外），选择一个面参考平面，然后选择这个面上的一个点即可，这个点会作为插入点，PBIMS的模型会插入到这个位置上。

12.DLPS如何修改节点类型？

答：修改节点类型，需要使用局部连接设计功能，设置好新的类型的连接参数后，选择连接设计中的，局部连接设计功能，然后选择需要调整的节点，点击确定即可修改。

13.DLPS中，主次梁之间的连接节点为何没有生成？

答：一般是由于主次梁的连接关系不正确导致，主次梁的连接关系为，主梁为完整梁，次梁在主梁位置处是断开的。

14.DLPS在进行工程量统计时，埋入式柱脚统计有点少怎么回事？

答：在统计的时候有一个参数设置，构件长度要选择实际长度，如果按照默认统计，这部分没有参与统计，调整下参数即可。

15.DLPS在进行梁柱全螺栓节点设计时，位置确定有什么道理么？

答：全螺栓节点默认的位置是在塑性耗能区边缘。

16.埋入式柱脚在模时，长度该怎么输入？

答：输入嵌固端以上的长度即可。

17.参数中设置了采用梁柱全螺栓节点，但是生成节点后，梁柱位置还是栓焊连接怎么回事？

答：全螺栓节点设置时有一个最小跨度的输入，当跨度小于输入值时，就不会按照梁柱全螺栓节点设计。

18.埋入式柱脚在模时，长度该怎么输入？

答：输入嵌固端以上的长度即可。
